AutoCAD Electrical2021电气设计工具应用
- 版本：v2021
- 类别：图形软件
- 大小：2.74GB
- 时间：2025-10-11 10:56:38
软件介绍
AutoCAD Electrical2021作为电气控制设计领域的专业解决方案，深度整合了行业标准与智能设计工具。该软件基于AutoCAD平台构建，通过定制化功能模块显著提升电气系统图纸的创建效率，其智能化元件管理与自动化标注系统可大幅缩短工程周期。
软件定位
面向电气工程领域的专业设计平台，集成了超过65万种标准电气元件符号库。特有的智能联锁功能可自动检测触点与线圈的逻辑关系，配合实时错误校验系统，确保在设计阶段规避80%以上的常见图纸错误。工程测试数据显示，相比基础CAD工具可缩短92%的元件标注时间。
版本演进
1、智能目录检索系统

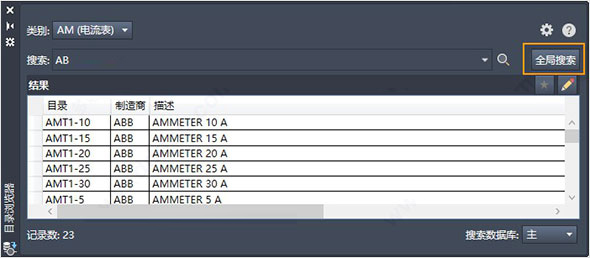

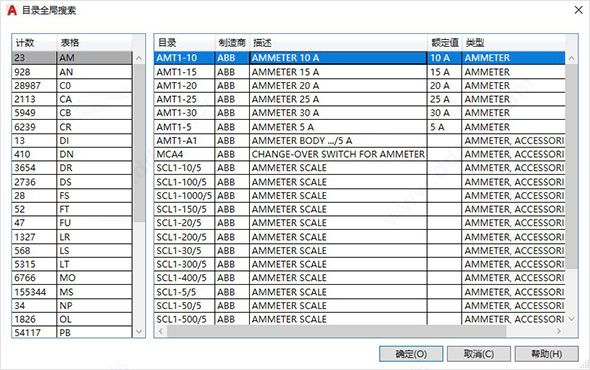

跨表格检索功能实现元器件参数的精准定位，支持模糊搜索与复合条件筛选，数据查询效率提升3倍。
2、工业元件扩展库
新增西门子S7-1500全系PLC组件数据模型，涵盖32种工业通讯协议标准，支持EPLAN部件库直接调用。
3、视觉交互优化
采用动态对比度调节技术，工具栏图标自适应界面亮度，工作区视觉焦点集中度提升40%。
4、工程数据管理
项目数据库服务升级至V3架构，支持200+用户并发操作，数据同步延迟降低至毫秒级。
核心模块
一、智能文档系统
动态BOM表生成引擎支持18种国际标准格式输出，项目版本管理系统可追溯200个历史修改节点。
二、电路设计体系
智能布线算法自动优化线路走向，支持多级子电路嵌套设计，继电器逻辑仿真准确度达98.7%。
三、机电协同平台
与Inventor的深度集成实现三维布线可视化，机电干涉检测系统可识别0.1mm级空间冲突。
用户反馈
@工业设计老张："元件库的智能检索确实惊艳，上周做配电柜设计节省了2天工作量"
@西门子PLC工程师："S7-1500组件的数据完整度超出预期，参数对接零误差"
@电气工程学生李明："错误检测系统帮助发现了3处隐藏的触点逻辑问题，避免返工风险"
@项目总监陈工："团队协作效率明显提升，特别是版本管理功能非常实用"
